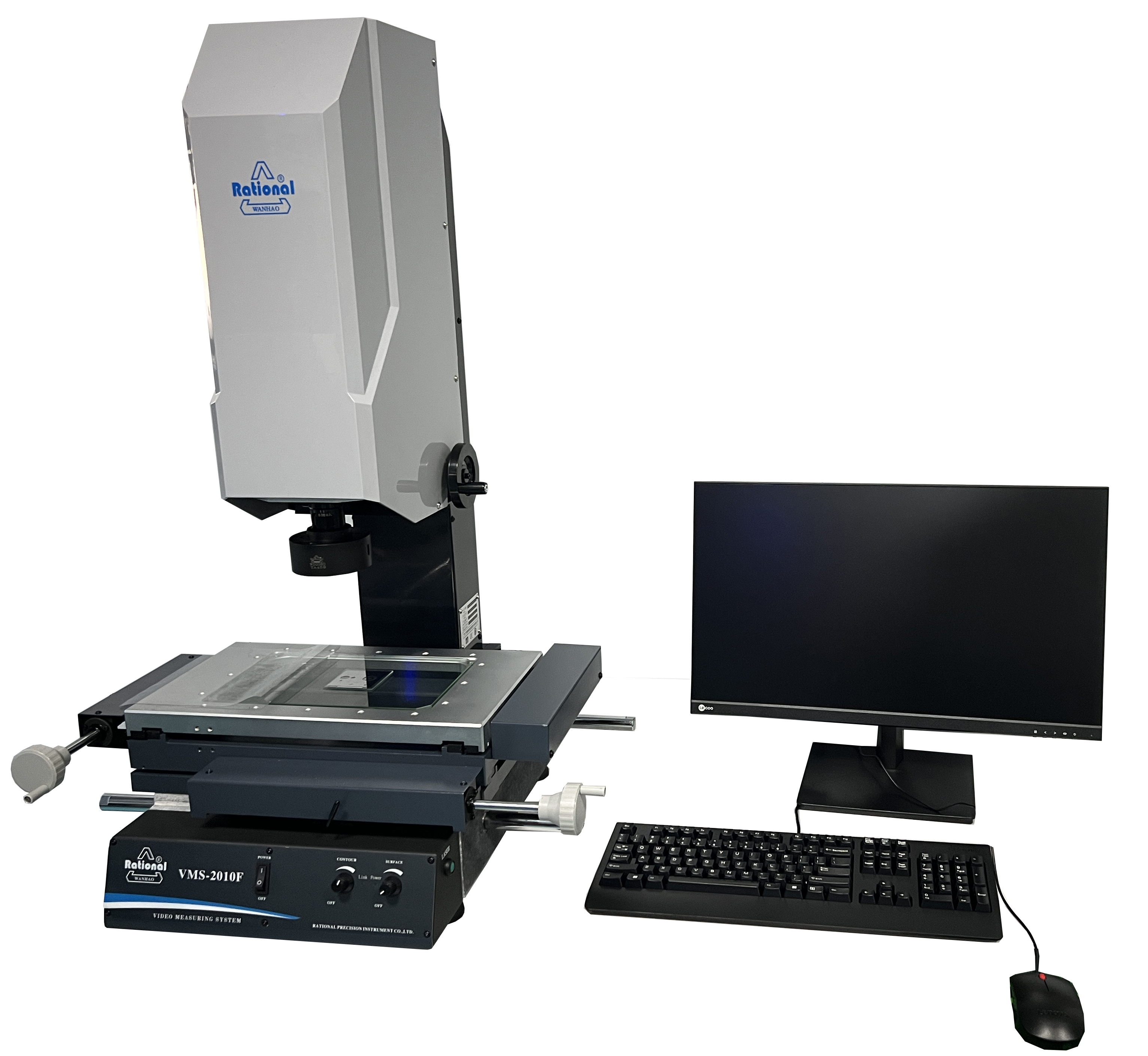

厂家直销万濠VMS-2010F影像测量仪

简要描述：厂家直销万濠VMS-2010F影像测量仪
1.多种形式光源，保证满足多样性测量要求：
2.多种数据处理、显示、输入、输出功能；
3.工件摆正功能非常实用；
4.激光指示器技术方便对焦和定位；
5.脚踏开关与软件配合，操作*简便。
6.高精度测量，误差小

更新时间：2025-01-08
产地类别：国产
厂商性质：经销商
访问量：1528

产品咨询联系我们

产品分类

Product Category

详细介绍

品牌	RATIONAL/万濠	产地类别	国产

厂家直销万濠VMS-2010F影像测量仪

MS-2010F图形测量系统又名影像测量仪、影像式精密测绘仪、光学测量仪，2.5次元。

它是在测量投影仪的基础上进行的一次质的飞跃，它将工业计量方式从传统的光学投影对位提升

到了依托于数位影像时代而产生的计算机屏幕测量

影像仪是依托于计算机屏幕测量技术和强大的空间几何运算软件而存在的。影像测量仪又分

全自动影像测量仪(又名CNC影像仪）与手动影像测量仪两种。影像仪以非接触式测量为主要测量方式，

通过长期的技术经验的积累，自动影像仪在功能上逐步的延伸，配合探针和激光组的使用，

出现介于二维和三维几何尺寸测量的仪器，业内称为“2.5D影像测量仪，2.5次元

厂家直销万濠VMS-2010F影像测量仪

VMS-2010F图形测量系统广泛应用在各种不同的精密零部件的测量中。主要用于在卡尺、角度尺很难测量到或根本测量不到的，但在装配中起着重要的零部件尺寸、角度等的测量中，适用于以二维平面测量为目的的一切应用领域，机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、

接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视(LCD)、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、仪器仪表、螺丝、弹簧、齿轮、电线电缆、刀具、筛网等

产品特点

1.多种形式光源，保证满足多样性测量要求；

2.多种数据处理、显示、输入、输出功能；

3.工件摆正功能非常实用；

4.激光指示器技术方便对焦和定位；

5.脚踏开关与软件配合，操作*简便。

6.高精度测量，误差小

VMS-F技术资料：

工作台	型号	VMS-2010F
	金属台尺寸(mm)	404*228
	运动行程(mm)	200×100
Z轴升降行程（mm）		200（特殊订购达400）
截面原点*性误差(μm)		F型：E0≤20（Z轴升降行程每100mm）
X、Y、Z数显分辨力：0.5μm X、Y坐标示值误差：（2.5+L/100）μm(L为被测长度，单位：mm)
影像系统	VMS-2010F增强型
	日本森泰克1/2”彩色CCD摄像机
	变倍镜头倍率：0.7X~4.5X
	视频倍率：20~128X
	物方视场：11.1mm~1.7m
	表面光源与透射光源均用LED，亮度可调

建议放置台载重要求≥350KG 尺寸（长×宽×高）

QMS3D-M产品用途

该测量软件是我公司自主开发的多传感器测量应用软件，可以对二维测量的坐标进行可视化分析处理和检测，也可以使用探针进行三维几何元素测量，还可以使用激光位移器测量平面度和高度。该软件广泛应用于各种精密制造业，如手机组件、模具、电子、通信、机械、五金、塑胶、仪表、钟表、PCB、LCD等行业。可测量的材料包括金属、塑胶、橡胶、玻璃、PCB、陶瓷等。

软件QMS3D-M特点

(1)提供影像和探针测量功能；
(2)提供辅助对焦，多种测量和构造方法的功能；
(3)提供扫描功能

应用于手动影像仪

共同特点

●提供影像和探针测量各种基本几何元素，例如：点、直线、园、圆弧、椭圆、矩形、键槽、平面等；
● 可输出Word、Excel报表和AutoCAD文件；
● 具有专业SPC统计功能，可进行有效的品管控制；
● 软件界面直观,功能操作简单方便；
● 提供功能强大、操作方便的用户测量程序；
● *支持WIN7系统和19.5英寸宽屏显示器；
● 提供简体中文、繁体中文和英文三种语言界面

自主开发的多传感器测量应用软件，可以对二维测量的坐标进行可视化分析处理和检测，也可以使用探针进行三维几何元素测量，还可以使用激光位移器测量平面度和高度。该软件广泛应用于各种精密制造业，如手机组件、模具、电子、通信、机械、五金、塑胶、仪表、钟表、PCB、LCD等行业。可测量的材料包括金属、塑胶、橡胶、玻璃、PCB、陶瓷等。

软件QMS3D-M特点

(1)提供影像和探针测量功能；
(2)提供辅助对焦，多种测量和构造方法的功能；
(3)提供扫描功能

应用于手动影像仪

共同特点
